通知：
莒南力源热电有限公司决定于2014年3月12日上午9点在莒南力源热电有限公司办公楼三楼会议室举行胶球清洗设备的公开招标活动，望各投标方根据以上要求制定投标文件，并携带相关企业资质信息材料准时参加招标活动。
胶球清洗装置供货及安装技术要求
需方：莒南力源热电有限公司 （以下简称甲方）
供方：连云港市宏庆电力辅机开发有限公司 （以下简称乙方）
设备技术规范
1、本协议适用于莒南力源热电有限公司C15-4.90/0.981及C25-4.90/0.98机组的凝汽器胶球清洗装置。供货范围为两台机组所配套的两套胶球清洗装置，招标方面供货应满足本体及辅助设备的功能设计、结构、制造、性能、安装和试验等方面的技术要求。
2、凝汽器胶球清洗装置安装在凝汽器循环水出水口垂直循环水管道上。
3、乙方中标后应依据现场情况与甲方确定装置系统安装位置，并出系统布置安装图纸，经甲方确认后作为施工依据。
4、凝结器技术参数：
（1）型式：N-2400-6 分列二道表面式
冷却水量：6500t/h 冷却水温33℃
冷却水工作压力：0.15-0.25Mpa 水质：淡水
铜管规格：￠18×1×7850mm
铜管内平均水流速 20m/s
（2）型号：N-1250 双流程二道表面式
冷却水量：3200-4000t/h 冷却水温33℃
工作水压：0.15-0.25Mpa 铜管规格：￠22×1×4562mm
二、技术要求：
乙方所提供的胶球清洗装置必须是技术先进、经济合理、成熟可靠的产品，能够满足机组各种运行方式的需要。
1、在设计工况下，胶球清洗装置的收球率测试方法为连续运行24小时，收球半小时，保证收球率≧98%。
2、胶球投运时，收球网运行正常时水阻不大于300mmH2O。
3、收球装置设置人孔以便于检修，收球网及壳体有足够的刚度、不变形及各转动部件保证灵活不卡。
4、收球网用316L不锈钢板，厚度6mm，网眼为长形。
5、胶球泵型号
（1）型号：125ss-21 流量100t/h 扬程21m
转速1460r/min 吸上真空度6.8米 电动功率15KW
（2）泵与电机配供统一的共用底座，并配泵与电机之间的联轴器及防护罩。
（3）装球室型号：ZQS-300-1
胶球加球室的进出口采用法兰连接，并配有不锈钢球阀（采用316L），并设有放水门及排空阀。
（4）二次滤网：外壳壁厚10mm，滤网为316L不锈钢网材质，滤网厚度6mm。设置人孔以便于检修，不能影响进水量。
三、现场安装及试验：
1、现场安装所有材料及管道、阀门均由乙方自行配带。（管道用无缝钢管，阀门均为电动不锈钢球阀316L，厂家：扬州超能电动阀门有限公司。包括现场管道除锈刷漆等工作）
2、设备安装完毕后，经甲方验收合格，再进行下一步的调试及试运行，并做收球率试验。
四、性能保证：
投标方按本招标书的要求，保证胶球清洗装置的可靠性。
（1）收球率：≧98%。
（2）收球网投运正常时阻力：不大于300mmH2O。
（3）设备能满足机组年运行大于6000小时的要求。
（4）设备使用寿命保证10年。
二〇一四年三月一日

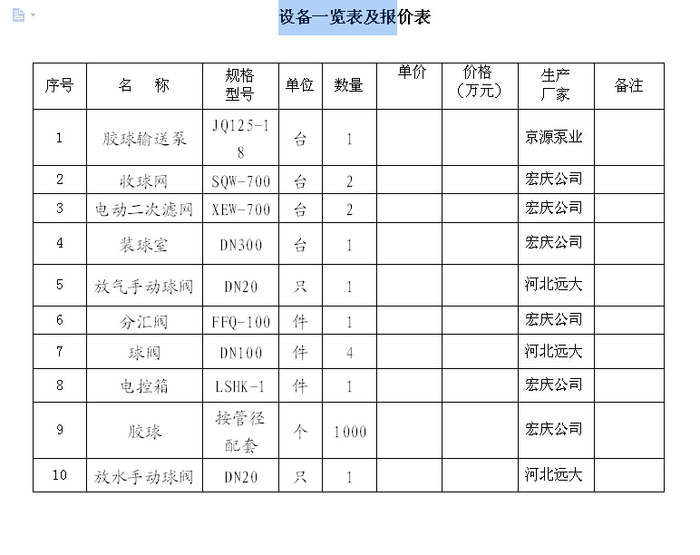

凝汽器胶球清洗装置供货范围
凝汽器胶球清洗装置验收报吿
