一、除氧器低位安装条件
1.1 设备型号：XMC-20。
1.2技术参数及相关要求

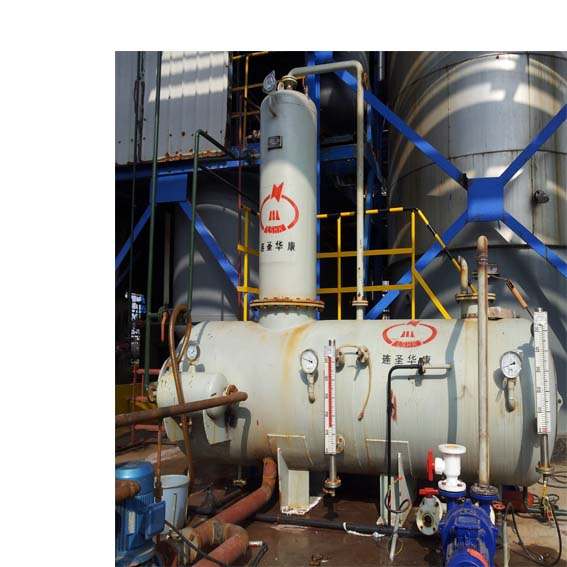

1.2.1除氧器型式:低位热力除氧器（卧式）。
1.2.2额定流量（出力）: 20 t/h。
1.2.3出水溶解氧量：<0.1mg/L。
1.2.4除氧器工作压力：0.02MPa。
1.2.5进口蒸汽压力：1.25MPa（饱和蒸汽）。
1.2.6进口蒸汽温度：190℃ 。
1.2.7除氧器出水口温度: 104℃。
1.2.8安装区域：室内（与锅炉给水泵同层布置）。
1.2.9除氧头及其组件选用不锈钢材质。
1.2.10除氧器设计计中应考虑的载荷包括：
1.2.10.1外部和内部的设计压力。
1.2.10.2设计或试验情况下设备盛水的重量 、附加载荷、保温层重量、与除氧器及相连接的管道在各种工况下的推力和力矩、平台扶梯重量。
1.2.10.3安全阀动作产生的载荷。
1.2.11除氧器结构特点
1.2.11.1除氧器的内部结构、设计时考虑到防冲蚀、腐蚀、松动、旋涡、波动和噪音，以满足设备正常运行、启动、停机和变工况的要求，同时避免除氧器产生超标准的振动。
1.2.11.2除氧器出水管采用专用结构引至给水箱最低水位之下，以减少水面波动，保证温度混合均匀。
1.2.11.3除氧器与给水箱的蒸汽接口、疏水接口均采用套管式，以避免筒壁受高温应力影响。
1.2.11.4为了便于维护和检修，必须满足维护、检修的需要。
1.2.11.5正常运行时除氧器本体(排气系统除外)在距设备 1.5 米处测得的噪音不大于80dB(A)。
1.2.11.6除氧器管接基本上采用焊接型式与管道连接。(因阀门需要采用法兰连接除外)。
1.2.11.7除易损件外，设备使用寿命15年以上 。
1.2.11.8设备外表刷防锈漆两道。提供可靠的设备内表面的防腐措施。
1.2.11.9对除氧器的腐蚀余量根据所选类型按国家标准确定。
二、仪表控制系统
2.1低位热力除氧器自动控制系统，能够做到汽水同步控制（控制由厂家随设备配置，机泵由需方另行配置）。
2.2当除氧水泵给除氧器补水时，蒸汽阀同步开启，蒸汽在除氧器中加热软水，并通过压力、温度监测反馈信号调节蒸汽补给量，使脱汽塔内压力维持在 0.02-0.03MPa，脱氧水温度维持在103～105℃，实现最佳除氧，最低汽耗的理想工况。
2.3当除氧水泵停止补水时，蒸汽阀同步关闭，停止补汽，避免蒸汽的额外浪费。
2.4在除氧器的排气口应安装调节阀来调节排气量，在保障氧气全部排出的同时使蒸汽的排出量控制在最小量。
2.5乙方应提供软化水进口、蒸汽进口至除氧器除氧水出口所有的显示、控制仪表及阀门，所提供的仪表阀门应能满足除氧器的自动控制要求，除氧器应设独立的PLC 控制系统，控制系统的联锁、保护等功能应齐备并预留进入DCS 的通讯接口。
2.6除氧器控制调节系统的主要控制器件、执行机构的选型应由甲方确认。
2.7除氧器来蒸汽压力为 1.25MPa，除氧器设计时应考虑进口蒸汽压力，根据自身设计考虑减温减压等装置，确保设备安全及运行稳定。
2.8设备运行时，PLC调节系统根据除氧器工作压力，自动调节进口蒸汽量的大小，以控制入口的加热蒸汽量。
