一、概述
胶球清洗装置是汽轮发电机组在运行当中对凝汽器冷却管进行有效清洗的设备。该装置使用性能的好坏，直接影响到凝汽器的清洁程度和传热效率。该装置的适用范围相当广泛，它不仅适用于汽轮机的凝汽器，同样也适用于石油、化工等单位固定管板式热交换器的冷却管清洗，在连续工作不降低负荷的情况下，该装置可随时投入使用，始终保持冷却管的清洁状态，延长冷却管的使用寿命，减轻劳动强度，是提高电厂经济效益、保障凝汽器安全经济运行，档可缺少的必备装置。
连云港市宏庆电力辅机开发有限公司生产的胶球清洗装置是目前其他胶球清洗装置的更新换代产品，本产品主要组成部件二次滤网和收球网是当前两中形式。它具有以下特点：
（1）设计结构新颖合理。
（2）操作方便。
（3）胶球回收率高（≥96）
（4）二次滤网过滤能力强。
二、胶球清洗系统
胶球清洗系统由二次滤网|电动二次滤网》》收球网|电动收球网》》装球室|电动装球室》》胶球泵|胶球输送泵》》分汇器|电动分汇器》》球阀|电动球阀》》PLC自动控制柜等构成。
1、 收球网|电动收球网
1-1、收球网板网采用倒∧型设计，易于调节固定、减少水阻，缩短了出球距离。
1-2、收球网网板可跟据电厂的具体运行参数设计不同的格栅距离，和不同的迎水角度，实用于不同的水速和水质。
1-3、在收球网筒壁上安装流线型导流板，减少了收球的死角，使收球更顺通。
1-4、安装了收球网到位检测系统，在运行过程中，如网板与筒壁之间有间隙，可以自动检测并显示。
1-5、带杠杆机构的收球网不易变形，稳定性好、受冲击力小。

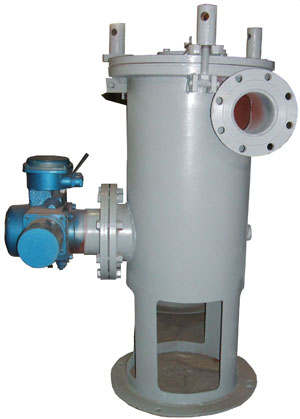

2、装球室|电动装球室
2-1、改进后使装球室形成稳定的室内涡流，缩短了胶球在室内的时间，使胶球更易送出。可电动/手动控制
2-2、根据机组的大小，适用不同的胶球容量，使水阻减小。
2-3、装球室是装球，取球，换球的主要部件，同步性好。

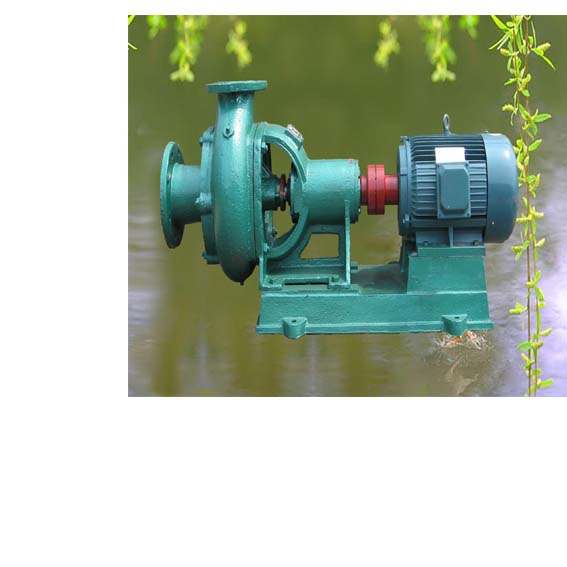

3、胶球泵|胶球输送泵
3-1、 胶球泵采用大流量，宽流道，低转速运行，不损伤胶球
3-2、 设计合理的流量扬程，使胶球系统更合理化
3-3、 设计合理的多迷宫防水结构。
4、PLC自动控制柜
4-1、 PLC自动控制柜采用HMI触摸屏控制，更先进合理，故障率低。(HMI人机界面式触摸屏及PLC)
4-2、 实现位置控制，使检测更准确，到位，确保收球的高回收率。整个过程实现自动化、人性化操作。
4-3、 可实现单电缆远距离控制（操作及监控）
5、二次滤网|电动二次滤网
5-1、 二次滤网各种不同型号规格，适用不同的水质，安装位置。排污效果好，自动旋转排污。
5-2、 不同类型的胶球可选用

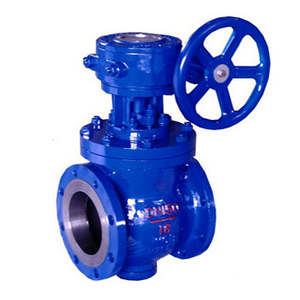

6、球阀|电动球阀
球阀|电动球阀适用于两位切断、流量调节的场合。球阀与电动执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

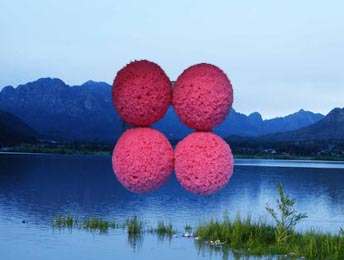

7、胶球
7-1标准剥皮胶球
标准剥皮胶球特别适用于各种凝汽器铜管，标准剥皮胶球也是各发电厂常用的一种胶球。胶球由天然橡胶加发泡和特殊添加剂制造而成。标准剥皮胶球可以用于各种胶球清洗设备和水质。
剥皮胶球有效去除生物污垢、高粘性生物污垢。适用于不锈钢管以及钛合金管换热器。
7-2普通胶球
普通胶球表面光滑，主要用于可再剥皮磨打后制成标准剥皮胶球，一些发电厂因管道无较硬沉积才定购光胶球，一般用于不锈钢管。但对铜管使用的效果不佳。
主要用于去除软性污垢，适用于冷却水应用场合，淤泥、粘泥、泥砂等.适用于铜管换热器。
7-3金刚砂胶球
金刚砂胶球分为全金刚砂胶球和半金刚砂胶球两种。金刚砂胶球适用于清除各种结垢沉积较多的管道，但对管子有伤害，一般不长期使用，特别铜管更慎用。
有效去除硬质结垢，如：碳酸钙。适用于钢管、不锈钢管换热器。
三、工作原理
选用合适的海绵胶球，球的湿态走径比冷却管内径略大一点（约1—2mm）且湿态比重和水相近。将胶球从装球室手孔处投入装球室内，数量为凝汽器进水室铜管数的10%左右。然后启动胶球泵，打开系统两端球阀，胶球就在此循环水进口压力略高一些的水流带动下，进入凝汽咕嘟水室。因胶球是一个多微柔软的弹性体，在循环水进出口压力差的作用下被挤压通过冷却管，对冷却管内径进行一次抹擦，使管内壁污垢随水流带出，胶球循环水经过水管进入收球网，在收球网板的阻拦下，把胶球分离出来，由胶球泵抽出重新回到胶球室，如此循环往复对凝汽器冷却管实现连续清洗。
四、胶球清洗装置的组成

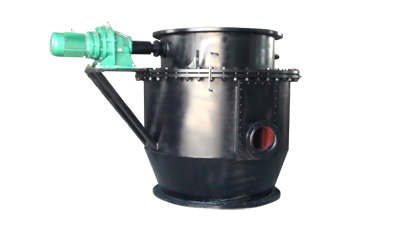

（1）二次滤网：二次滤网是冷却水净化装置的主要设备之一，它清除了大于6mm以上的一切杂物，对保障胶球的畅通无阻和凝汽器的正常工作，起到了关键作用。（附图二）详细工作参数等情况参阅“二次滤网”专用说明书。电动旋转高压水反冲二次滤网结构形式如图2，它主要由：（1）壳体（2）不锈钢网芯（3）高压喷咀（4）传动机构（5）减速机（6）排污门等六个部件组成。
（2）收球网：收球网是胶球清洗系统中的关键设备，它安装在凝汽器的出水管段上，它的作用是把胶球从冷却水中分离出来，我厂设计的收球网型式，是漏斗式它克服了栅网板式收球网漏球，堵球等现象。收球率可达95%以上。
（3）装球室：装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置，它由外壳、漏斗、切换阀等组成，并配有观察窗、放气、放水电磁阀门等。
（4）胶球泵：它是胶球清洗装置系统中使用胶球进行不断循环的动力设备。该泵是一个专用的无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和胶球磨损小等优点
五、服务范围：胶球清洗|胶球清洗装置|凝汽器胶球清洗装置|胶球清洗系统的设计。成套供货。技术指导安装。指导运行。免费培养操作人员。故障诊断。局部性能改造。
